Rešetkasta gazišta

Gazišta se upotrebljavaju za pokrivanje platformi, mostova, podesta, kanala, za izradu stepeništa, u rudarstvu, brodogradnji, termoelektranama, cementarama, građevini, domaćinstvima... Proizvode se po zahtevu kupca ili projektu. Površinska zaštita se izvodi toplim cinkovanjem.

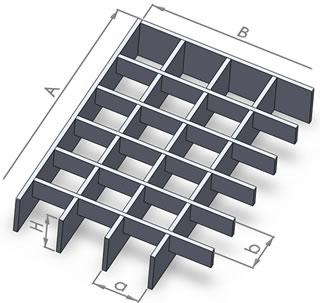

Rešetkasto gazište sa poluflahom - RGK

Metalno gazište se sastoji od nosećih flahova i poprečnih flahova (stabilizatora). Opšiv može biti istih dimenzija kao i noseći flah ili od U profila. Površinska zaštita se izvodi toplim cinkovanjem prema EN ISO 1461. Ovaj tip gazišta odlikuje visoka nosivost.



Označavanje gazišta

  • RGK - TC 3 x 30 x 800 x 1000 / 33 x 33
  • RGK - TC δ x H x A x B / a x b
  • RGK - rešetkasto gazište sa poluflahom
  • TC - toplo cinkovano
  • δ - debljina nosećeg flaha
  • H - visina nosećeg flaha
  • A - raspon oslanjanja nosećeg flaha
  • B - dužina poluflaha
  • a x b - veličina otvora





Dimenzije nosećih flahova
Noseći flah
2mm		 Noseći flah
3mm		 Noseći flah
4mm		 Noseći flah
5mm
  25 x 3
30 x 2 30 x 3 30 x 4 30 x 5
35 x 2 35 x 3 35 x 4 35 x 5
40 x 2 40 x 3 40 x 4 40 x 5
45 x 2 45 x 3 45 x 4 45 x 5
50 x 2 50 x 3 50 x 4 50 x 5
55 x 2 55 x 3 55 x 4 55 x 5
60 x 2 60 x 3 60 x 4 60 x 5
Poluflah 10x2mm

Poluflah 10x3mm



        Veličine otvora (a x b)
            33             11
            33             22
            33             33

* U tabeli su date najstandardnije dimenzije okaca. Moguće je izraditi i druge dimenzije otvora.

Napomene:

  • Standardne dimenzije gazišta 2 x 30 x (150,200,250,300) x 1000mm
  • Moguće je izraditi gazišta nepravilnog oblika
  • Preporučena maksimalna dimenzija gazišta je 1000 x 2000mm
  • Gazišta se isporučuju toplo cinkovana ili crna

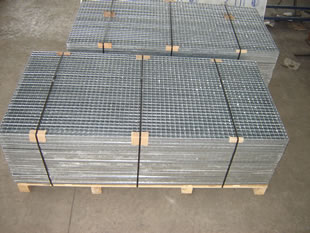

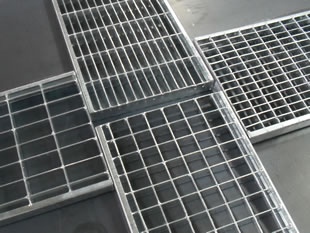

Gazište RGK RGK - različite veličine otvora Gazište 1000 x 2000mm

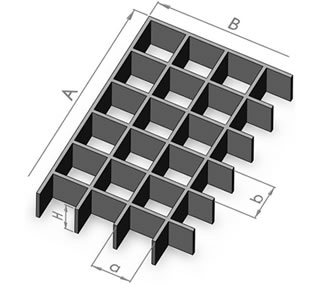

Rešetkasto puno gazište - RGR

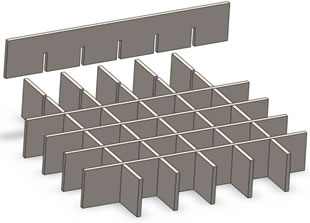

Puna gazišta se sastoje od flahova istih visina u oba pravca. Opšiv je istih dimenzija kao i lamele. Površinska zaštita se izvodi toplim cinkovanjem prema EN ISO 1461. Puna gazišta imaju manju nosivost od drugih tipova gazišta.





Označavanje gazišta

  • RGR - TC 3 x 30 x 800 x 1000 / 33 x 33
  • RGR - TC δ x H x A x B / a x b
  • RGR - rešetkasto puno gazište
  • TC - toplo cinkovano
  • δ - debljina nosećih traka
  • H - visina nosećih traka
  • A - širina
  • B - dužina
  • a x b - veličina otvora





Dimenzije traka
2mm 3mm 4mm 5mm
30 x 2 30 x 3 30 x 4 30 x 5
40 x 2 40 x 3 40 x 4 40 x 5
50 x 2 50 x 3 50 x 4 50 x 5
60 x 2 60 x 3 60 x 4 60 x 5



Veličine otvora (a x b)
33 x 33 mm
33 x 66 mm
66 x 66 mm



Napomene

  • Moguće je izraditi gazišta nepravilnog oblika
  • Preporučena maksimalna dimenzija gazišta je 1000 x 2000mm
  • Gazišta se isporučuju toplo cinkovana ili crna

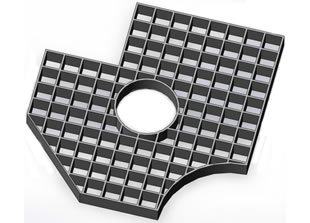

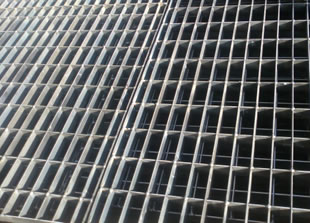

Gazište RGR Gazište RGR - pocinkovano Gazište nepravilnog oblika Gazište RGR - necinkovano

Rešetkasto gazište za stepenište - TIP S

Gazišta za stepenice se izradjuju zavarivanjem noseće i poprečne trake (poluflah). Noseća i poprečna traka su od flahastog profila. Okvir je od flahastog lima. Na krajevima se postavlja bočni lim sa otvorima koji služi za vezivanje na noseću konstrukciju.Površinska zaštita se izvodi toplim cinkovanjem.

Označavanje gazišta

  • RGS - TC 3 x 30 x 200 x 1000 / 25 x 33
  • RGS - TC δ x H x A x B / a x b
  • RGS - rešetkasto gazište tip S
  • TC - toplo cinkovano
  • δ - debljina noseće trake
  • H - visina noseće trake
  • A - dužina poprečne trake
  • B - raspon oslanjanja noseće trake
  • a x b - veličina otvora
Dimenzije trake
Noseća traka
2mm		 Noseća traka
3mm		 Noseća traka
4mm		 Noseća traka
5mm
20 x 2
25 x 2 25 x 3 25 x 4 25 x 5
30 x 2 30 x 3 30 x 4 30 x 5
35 x 2 35 x 3 35 x 4 35 x 5
40 x 2 40 x 3 40 x 4 40 x 5
45 x 2 45 x 3 45 x 4 45 x 5
50 x 2 50 x 3 50 x 4 50 x 5
55 x 2 55 x 3 55 x 4 55 x 5
60 x 2 60 x 3 60 x 4 60 x 5
Poprečna traka 10x2mm Poprečna traka 10x2,5mm
Veličine otvora (a x b)
20 x 16,5 20 x 33
25 x 16,5 25 x 33
33 x 16,5 33 x 33
66 x 16,5 66 x 33
99 x 16,5 99 x 33

Napomene

  • Standardne dimenzije gazišta 2 x 30 x (200,250,300) x 1000mm
  • Gazišta se isporučuju toplo cinkovana ili crna
  • Bočni lim je moguće izraditi bez otvora.





Gazište TIP S Koso stepenište sa podestom

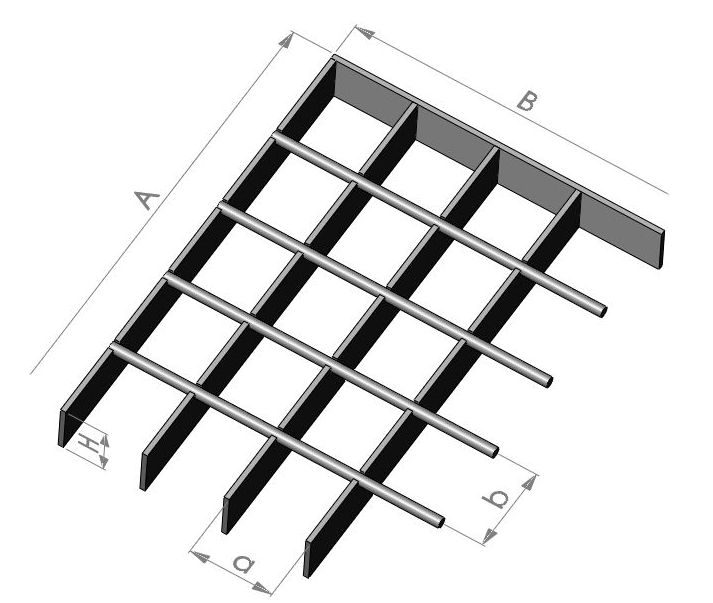

Rešetkasto gazište sa žicom - RGF

Rešetkasto gazište se izradjuje zavarivanjem nosećih flahova i žice. Noseći flahovi i opšivi su istih dimenzija. Površinska zaštita se izvodi toplim cinkovanjem.

Označavanje gazišta

  • RGF - TC 3 x 30 x 200 x 1000 / 33 x 33
  • RGF - TC δ x H x A x B / a x b
  • RGF - rešetkasto gazište sa žicom
  • TC - toplo cinkovano
  • δ - debljina noseće trake
  • H - visina noseće trake
  • A - raspon oslanjanja noseće trake
  • B - dužina poprečne trake
  • a x b - veličina otvora
Dimenzije trake
Noseća traka
2mm		 Noseća traka
3mm		 Noseća traka
4mm		 Noseća traka
5mm
30 x 2 30 x 3 30 x 4 30 x 5
35 x 2 35 x 3 35 x 4 35 x 5
40 x 2 40 x 3 40 x 4 40 x 5
45 x 2 45 x 3 45 x 4 45 x 5
50 x 2 50 x 3 50 x 4 50 x 5
55 x 2 55 x 3 55 x 4 55 x 5
60 x 2 60 x 3 60 x 4 60 x 5
Žica Ø6mm
Veličine otvora (a x b)
a b
25 33 66 99 16,5
25 33 66 99 33
25 33 66 99 49.5
25 33 66 99 66
25 33 66 99 99

Napomene

  • Stabilizator je žica Ø6mm
  • Moguće je izraditi gazišta nepravilnog oblika
  • Preporučena maksimalna dimenzija gazišta je 1000 x 2000mm
  • Gazišta se isporučuju toplo cinkovana ili crna

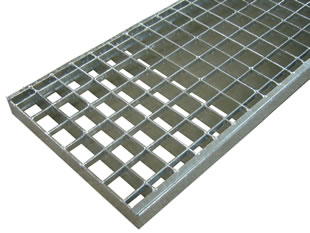

Gazište RGF - pocinkovano Gazište RGF

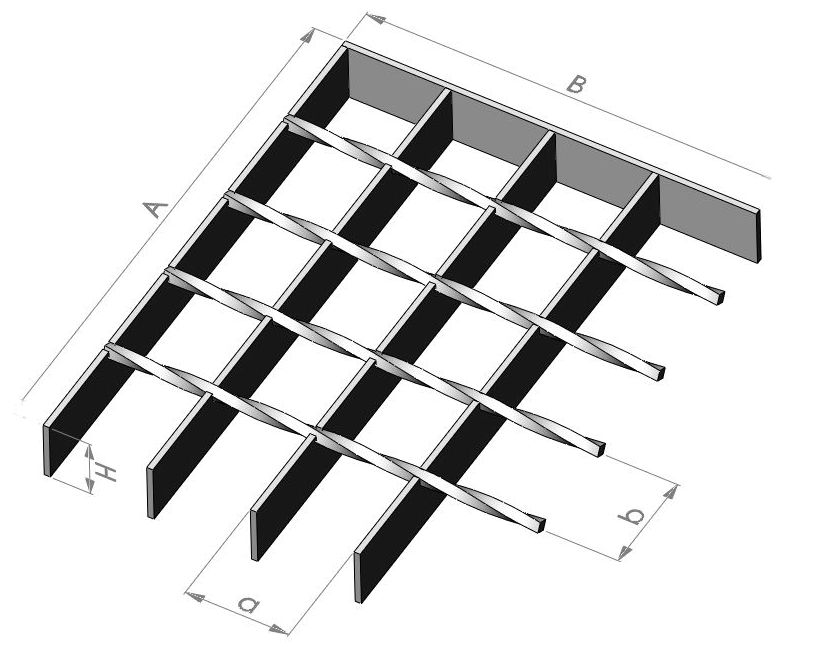

Rešetkasto gazište sa uvijenom žicom - RGU

Gazište se izradjuje zavarivanjem nosećih flahova i uvijene žice. Noseći flahovi i opšivi su istih dimenzija. Materijal nosećih flahova je najčešće S235JR koji se proizvodi prema standardu EN 10025. Površinska zaštita se izvodi toplim cinkovanjem prema standardu EN ISO 1461. Prema DIN 24537 oznaka za ovaj tip gazišta je SP (Schweisspressrost).





   Označavanje gazišta

  • RGU - TC 3 x 30 x 1000 x 1000 / 34 x 38
  • RGU - TC δ x H x A x B / a x b
  • RGU - rešetkasto gazište sa uvijenom žicom
  • TC - toplo cinkovano
  • δ - debljina noseće trake
  • H - visina noseće trake
  • A - raspon oslanjanja noseće trake
  • B - dužina uvijene trake
  • a x b - veličina otvora



       Oznaka po DIN 24537: SP 330 - A x B / 34x38



Dimenzije nosećih flahova
Noseći flah
2mm		 Noseći flah
3mm		 Noseći flah
4mm		 Noseći flah
5mm
30 x 2 30 x 3 30 x 4 30 x 5
35 x 2 35 x 3 35 x 4 35 x 5
40 x 2 40 x 3 40 x 4 40 x 5
45 x 2 45 x 3 45 x 4 45 x 5
50 x 2 50 x 3 50 x 4 50 x 5
55 x 2 55 x 3 55 x 4 55 x 5
60 x 2 60 x 3 60 x 4 60 x 5
Uvijena žica
Veličine otvora (a x b)
a b
25 30 34 33
25 30 34 38
25 30 34 50
25 30 34 100

* U tabeli su date najstandardnije dimenzije otvora. Moguće je izraditi i druge dimenzije



Napomene:

  • Moguće je izraditi gazišta nepravilnog oblika
  • Preporučena maksimalna dimenzija gazišta je 1000 x 2000mm
  • Gazišta se isporučuju toplo cinkovana ili crna





Gazište RGU   Gazište RGU (1000x250mm) Gazište RGU (1000x1000mm)

Rešetkasto protiv klizno gazište - TIP RGP

Gazište se izradjuje zavarivanjem noseće i poprečne trake. Noseća traka je od flahastog profila i ima protiv kliznu ulogu. Poprečna traka je poluflah koja po zahtevu može biti protiv klizna. Po zahtevu se izrađuju gazišta u kombinaciji sa uvijenom žicom. Površinska zaštita se izvodi toplim cinkovanjem.

Označavanje gazišta

  • RGP - TC 3 x 30 x 200 x 1000 / 33 x 33
  • RGP- TC δ x H x A x B / a x b
  • RGP- rešetkasto protiv klizno gazište
  • TC - toplo cinkovano
  • δ - debljina noseće trake
  • H - visina noseće trake
  • A - raspon oslanjanja noseće trake
  • B - dužina poprečne trake
  • a x b - veličina otvora
Dimenzije trake
Noseća traka
2mm		Noseća traka
3mm		Noseća traka
4mm		Noseća traka
5mm
30 x 2 30 x 3 30 x 4 30 x 5
35 x 2 35 x 3 35 x 4 35 x 5
40 x 2 40 x 3 40 x 4 40 x 5
45 x 2 45 x 3 45 x 4 45 x 5
50 x 2 50 x 3 50 x 4 50 x 5
55 x 2 55 x 3 55 x 4 55 x 5
60 x 2 60 x 3 60 x 4 60 x 5
Poprečna traka 10x2mm Poprečna traka 10x2,5mm
Veličine otvora (a x b)
a b
25 33 66 99 16,5
25 33 66 99 33
25 33 66 99 49.5
25 33 66 99 66
25 33 66 99 99

Napomene

  • Stabilizator je moguće izraditi tako da bude protiv klizan, ili kao uvijena žica
  • Moguće je izraditi gazišta nepravilnog oblika
  • Preporučena maksimalna dimenzija gazišta je 1000 x 2000mm
  • Gazišta se isporučuju toplo cinkovana ili crna





Gazište tip RGP RGP sa normalnim stabilizatorom

RGP sa protiv kliznim stabilizatorom
