Rešetkasto gazište za stepenište - TIP S

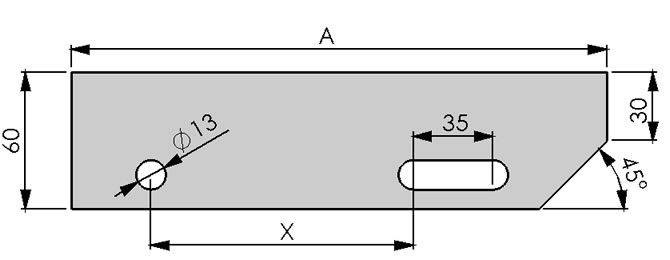

Gazišta za stepenice se izradjuju zavarivanjem noseće i poprečne trake (poluflah). Noseća i poprečna traka su od flahastog profila. Okvir je od flahastog lima. Na krajevima se postavlja bočni lim sa otvorima koji služi za vezivanje na noseću konstrukciju.Površinska zaštita se izvodi toplim cinkovanjem.

Označavanje gazišta

  • RGS - TC 3 x 30 x 200 x 1000 / 25 x 33
  • RGS - TC δ x H x A x B / a x b
  • RGS - rešetkasto gazište tip S
  • TC - toplo cinkovano
  • δ - debljina noseće trake
  • H - visina noseće trake
  • A - dužina poprečne trake
  • B - raspon oslanjanja noseće trake
  • a x b - veličina otvora
Dimenzije trake
Noseća traka
2mm		 Noseća traka
3mm		 Noseća traka
4mm		 Noseća traka
5mm
20 x 2
25 x 2 25 x 3 25 x 4 25 x 5
30 x 2 30 x 3 30 x 4 30 x 5
35 x 2 35 x 3 35 x 4 35 x 5
40 x 2 40 x 3 40 x 4 40 x 5
45 x 2 45 x 3 45 x 4 45 x 5
50 x 2 50 x 3 50 x 4 50 x 5
55 x 2 55 x 3 55 x 4 55 x 5
60 x 2 60 x 3 60 x 4 60 x 5
Poprečna traka 10x2mm Poprečna traka 10x2,5mm
Veličine otvora (a x b)
20 x 16,5 20 x 33
25 x 16,5 25 x 33
33 x 16,5 33 x 33
66 x 16,5 66 x 33
99 x 16,5 99 x 33

Napomene

  • Standardne dimenzije gazišta 2 x 30 x (200,250,300) x 1000mm
  • Gazišta se isporučuju toplo cinkovana ili crna
  • Bočni lim je moguće izraditi bez otvora.

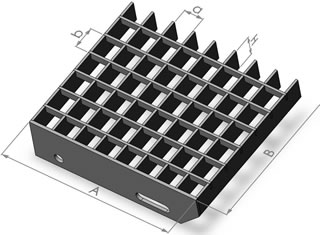

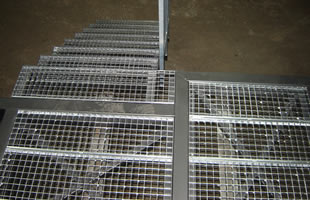

Gazište TIP S Koso stepenište sa podestom
